施工実績
当社は高度な技術力と豊富な経験を活かし、橋梁・沿岸製品の分野における新設工事から補修・補強等保全工事まで多くの実績を有しています。以下に施工実績の一例をご紹介いたします。また施工に関する4Dシミュレーションも掲載します。

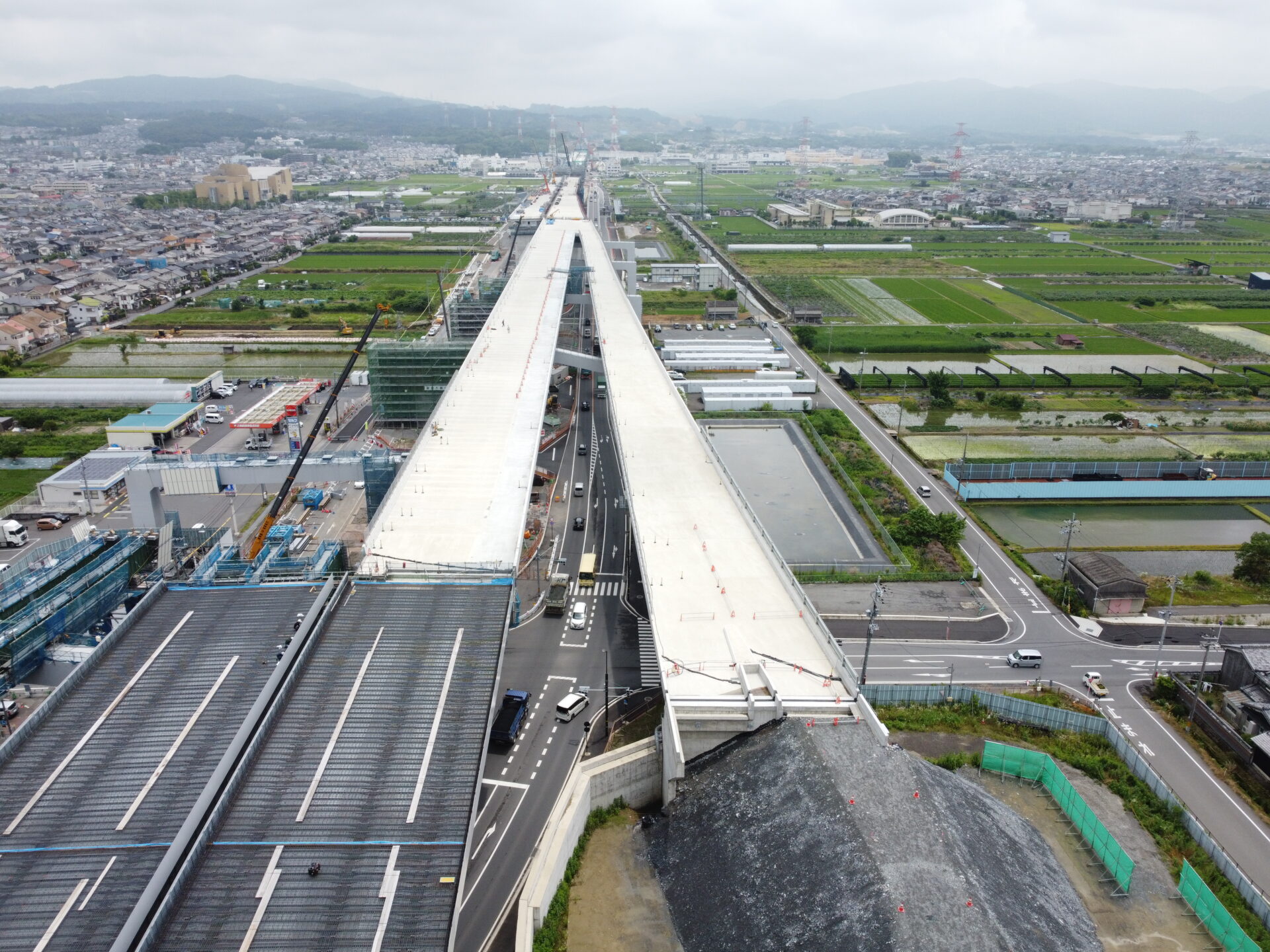

城陽第3高架橋他2橋
新名神高速道路 城陽第三高架橋（下り線）他２橋（鋼上部工）工事
・本工事は、新名神高速道路の城陽JCTから大津JCT間に位置する高架橋架設工事です。施工範囲は、本線橋（下り線）およびランプ橋（Hランプ）の上部工と鋼製橋脚です。 ・本工事の最大の特徴は、本線橋の施工途中での設計変更です。工事開始当初は暫定2車線道路として施工を開始しましたが、工事途中で完成系3車線道路として完成させるよう変更となりました。そのため、新設橋梁工事でありながら拡幅工事を行うこととなりました。 ・国道交差点上の桁架設時は縦取りおよび大型クレーンの相吊架設を行い、床版はプレキャストPC床版による拡幅を実施しました。
概要
発注者
西日本高速道路 関西支社
形式
鋼6径間連続細幅箱桁橋2連、鋼製門型橋脚4基、拡幅鋼5径間連続細幅箱桁橋
橋長
下り線：374.5ｍ、Ｈランプ：382.1ｍ、拡幅桁：322.2ｍ
有効幅員
下り線：10.510ｍ、Ｈランプ：6.864ｍ～16.538ｍ
鋼材重量
下り線：1437.7ｔ、Ｈランプ：1160.0ｔ、鋼製橋脚：1574.2ｔ、拡幅桁：568.3ｔ
架設工法
クレーン・ベント工法（一部縦取有り）
完工
2023年7月
